回轉接頭是一種360°旋轉鏈接部件,一起能將多種流體介質無限
旋轉傳送,大家也稱之為旋轉接頭,從姓名的意義來說,
是環繞一個中心做圓周運動的零件,一起能夠供應與回收介質的鏈接,就叫回轉接頭,常常運用在自動化設備,機器人,航天航空,海事,機床,橡 膠,皮革,印刷,真空設備等各個行業, 跟著自動化的更新?lián)Q代,旋轉盤的發生,使得回轉接頭得到更加廣泛的運用,常常運用真空設備與真空發射器鏈接,起到抽取真空的作用,安裝于旋轉盤上,跟著旋轉盤的旋轉而旋轉,能夠有用的集成到液壓缸鏈接,一起處理過油,繞管的問題。
回轉接頭分為兩類
一 類歸于過氣,過流體介質
第二類便是過電,過信號,總體分為這兩大類。
過流體介質的咱們也稱為液壓旋轉接頭,過氣的咱們稱為氣動旋轉接頭,
滕州豐合回轉接頭其密封性的特色是摩擦阻力小,耐磨時間長,耐 高溫,耐腐蝕,內部有兩個高精度高速支撐支撐,有用的將整個主軸支撐旋轉,一起將殼體,轉子確保高精度的同心度,確保了杰出的精度 和同心度才能有用的進步接頭的運用壽命,當流體介質通入旋轉接頭的內部時,經過內部動態密封件,跟著主軸旋轉,有用的將介質一環一 環的阻隔,從一個孔進入,相對應的孔輸出,當介質在設備中充當冷卻人物的時分,能夠經過旋轉接頭進入,傳送都需要冷卻的部位,然后 進入水槽或油槽,再經過動力設備將油管或水管,回轉運送到旋轉進介質端,經過旋轉體傳送到原介質源,有用的將介質循環運用,因為旋 轉接頭有很好的密封功能,有用的確保不走漏到外接,利于防止環境污染,一起也為廠家節省了本錢。
回轉接頭一個最大的優點便是, 結構多樣,滕州豐合旋轉接頭公司有專業的規劃團隊,能夠?qū)⒏鞣N異型接頭有用的規劃集成到客戶設備傍邊。
回轉接頭首要分為主軸,殼體,當主 軸連接動力元的時分,能夠選用殼體停止的方法處理繞管,當殼體鏈接動力源的時分,能夠選用主軸停止的方法處理傳送介質,
一般有兩種 鏈接方法
螺紋鏈接

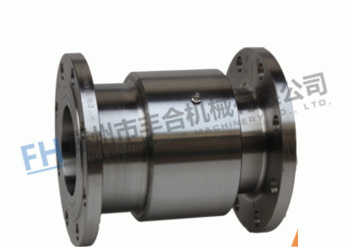

法蘭鏈接
下面咱們在來看下回轉接頭的詳細分類
高壓式回轉接頭
高壓式回轉接頭的結構特色:
高壓式回轉接頭首要包含殼體、密封圈、軸卡環、軸承、孔用擋圈、空心軸,其特征在于:
密封圈設置在殼體內溝槽中,軸卡環設置在空心軸溝槽中,軸承設置在殼體內孔與空心軸外徑之間,由孔用擋圈限位將所有部件連接成全體
高壓式回轉接頭的有益作用是:結構簡單、支撐安穩、承受壓力大、耐壓25MPa,轉速為0-10轉/分鐘,適用于水、液壓油介質
高溫回轉接頭特色:適用于高溫導熱油,球面密封規劃,雙無油軸承支撐,進口浸銻環
介質:熱油。溫度:≤450。轉速速:≤200rpm。壓力:≤1.8Mpa
內有獨立管路,旋轉接頭內部有兩個精細軸承,工作平穩耐久牢靠、鞏固靈敏,磨擦系數小,故能夠高速工作。一般來說,液壓旋轉接頭通常是用于向旋轉設備之上的液壓執行機構等運送液壓介質的設備。液壓旋轉接頭的運用逐步廣泛。假如液壓執行機構相對于介質源是固定的,可運用鋼管向執行機構運送介質。假如執行機構相對于介質源有小量運動(移動、滾動、搖擺)則可運用高壓軟管連接。假如在高速旋轉的軸上有一個液壓缸,向其運送介質則需要用到旋轉接頭。
結構空心軸經過螺紋或法蘭直接與輥筒相連,為首要的旋轉部件;密封結構歸納了Q型(內裝式密封)和D型旋轉接頭(滾動軸承支承)結構的特色。并選用了平衡式密封規劃,使工作壓力對密封環兩頭發生壓力簡直相等,然后有用地下降了密封載荷對密封端面的磨損,延長了運用壽命;滾動軸承對空心軸的支承使旋轉扭矩大為下降,工作靈敏,加上體積小、重量輕。因而可適用于較高轉速條件下。別的,殼體上設有調查孔,經過它可調查密封的泄漏狀況和磨損狀況。
最高轉速:500r/min 最高壓力:1.0MPa。
氣動旋轉接頭首要用于冶金機械,軋路機械,造紙機械,建筑機械等很多行業。
結構特色:氣動旋轉接頭系專門為適用于氣動控制方面規劃的系列產品,它具有體積小,重量輕,磨擦扭距小等優點,選用了平衡型密封,磨擦組對資料,選擇各種浸漬石墨、青銅、碳化鎢、氮化硅的不同組對,足以抵御鐵銹、結垢、碎屑等雜質對密封面的影響,咱們的密封件是在CNC機床和專用研磨機上完結的,外表如同鏡面,使密封更加牢靠。
最高溫度:80度.最高壓力:2.0MPa
